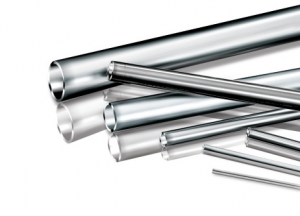

Труба нержавеющая бесшовная по ASTM A269/A213

Скачать каталог ENG

Скачать каталог RUS

Рекомендации при выборе трубы для импульсных и измерительных линий

При выборе и заказе импульсной трубы, которая будет использоваться совместно с обжимными фитингами UNILOK или S-LOK, необходимо уделять внимание следующим моментам:

• Материал трубы должен быть всегда мягче, чем материал фитинга. Например, недопустимо использовать нержавеющую трубу с фитингами из латуни.
• Если труба и фитинг изготовлены из одного материала, труба должна быть отпущенной.
• Для пластиковых трубок необходимо использовать вставки соответствующего диаметра, для предотвращения смятия и обеспечения нормального обжима кольцами.
• Всегда придерживайтесь рекомендуемых толщин стенки для труб, которые будут использоваться совместно с фитингами UNILOK или S-LOK, поскольку слишком большая толщина трубы не может быть надлежащим образом деформирована обжимными кольцами. Слишком малая толщина стенок трубы наоборот, при действии уплотнительных колец деформируется слишком легко и при этом кольца должным образом не вдавливаются в трубу.
• Очень важным параметром трубы является ее поверхность. Труба, которая имеет глубокие отметки, сварные швы, царапины, запилы не может быть уплотнена обжимными кольцами должным образом.
• Не прикладывайте больших усилий при вставке трубы в фитинг. Из-за недостаточной округлости трубы, на ее поверхности могут возникнуть царапины и обжатие трубы будет невозможным.
• Ламинированная или многослойная труба, как например, рукава в оплетке не должны применяться с фитингами UNILOK или S-LOK. Поскольку в фитингах UNILOK или S-LOK уплотнение происходит по наружной поверхности трубы, среда может попасть между оплеткой/слоями трубы или рукава, что вызовет раздутие и прорыв стенки.

Трубы для газовых сред

У газов, таких как воздух, водород, гелий, азот размер молекул очень невелик и поэтому могут проникать даже через самые крошечные каналы, коими могут быть дефекты и царапины. При большем диаметре вероятность таких дефектов и царапин возрастает.
Для того, чтобы минимизировать протечки соединений для газовых сред необходимо следовать инструкциям, а также выбирать наиболее толстостенные трубы. Обжатие таких труб происходит более надежно - кольца вдавливаются в трубу деформируя ее лишь незначительно. В то время, как тонкостенные трубы могут быть смяты от действия колец и недостаточное вдавливание колец в материал трубы оставляет дефекты и царапины открытыми для протечек. Поэтому для большей надежности и безопасности рекомендуется использовать трубы с толщиной стенки не менее чем те, что приведены в таблицах ниже.

Для трубы в дюймах	Для трубы в мм
Д наруж. Мин. толщина стенки 1/8" 0,028" 3/16" 0,028" 1/4" 0,028" 5/16" 0,035" 3/8" 0,035" 1/2" 0,049" 5/8" 0,065" 3/4" 0,065" 7/8" 0,083" 1" 0,083" 1-1/4" 0,109" 1-1/2" 0,134" 2" 0,180"	Д наруж. Мин. толщина стенки 3 мм 0,8 мм 6 мм 0,8 мм 8 мм 1,0 мм 10 мм 1,0 мм 12 мм 1,0 мм 14 мм 1,2 мм 15 мм 1,5 мм 16 мм 1,5 мм 18 мм 1,5 мм 20 мм 1,8 мм 22 мм 2,0 мм 25 мм 2,2 мм 28 мм 2,5 мм 30 мм 3,0 мм 32 мм 3,0 мм 38 мм 3,5 мм

Максимальное рабочее давление для нержавеющих труб

Рекомендуется использовать отпущенную бесшовную нержавеющую трубу по стандарту ASTM A269 или A213 или эквивалентному. Твердость трубы не должна превышать Rb 80.

Рабочее давление - psig

	Толщина стенки
Наружный диаметр	0,028"	0,035"	0,049"	0,065"	0,083"	0,095"	0,109"	0,120"	0,134"	0,156"	0,188"
1/8"	8550	10950
3/16"	5500	7100	10300
1/4"	4100	5200	7600	10300
5/16"		4100	5900	8100
3/8"		3350	4850	6550
1/2"		2650	3750	5150	6750
5/8"			2950	4050	5250	6050
3/4"			2450	3350	4250	4950	5850
7/8"			2050	2850	3650	4250	4850
1"				2400	3100	3600	4200	4700
1-1/4"					2400	2800	3300	3600	4100	4900
1-1/2"						2300	2700	3000	3400	4000	4900
2"							2000	2200	2500	2900	3600

Рабочее давление - бар

	Толщина стенки
Наружный диаметр	0,8 мм	1,0 мм	1,2 мм	1,5 мм	2,0 мм	2,2 мм	2,5 мм	3,0 мм	3,5 мм	4,0 мм	4,5 мм
3 мм	670
4 мм	540	790
6 мм	310	420	540	710
8 мм		310	390	520
10 мм		240	300	400	580
12 мм		200	250	330	470
14 мм		160	200	270	380	430
15 мм		150	190	250	360	400
16 мм			170	230	330	370	400
18 мм			150	200	290	320	370
20 мм			140	180	260	290	330
22 мм			120	160	230	260	300
25 мм					200	230	260	320
38 мм						140	160	200	240	270	310

Давление приводится на основании ASME B31.3-1999 и того, что допустимое напряжение 20000psi (137800кПа=1378бар), предел прочности на разрыв 74000psi (510200кПа=5102бар) в диапазоне температур -30°C(-22°F) .. 40°C(104°F).
Для газовых сред рекомендуется использовать только трубы с толщинами стенок, которые не попадают в область, закрашенную серым цветом.
Предельные допустимые отклонения по наружному диаметру для трубы используемой совместно с фитингами UNILOK или S-LOK должны быть:

• для труб диаметром   6-10мм - не более ±0,07мм
• для труб диаметром 11-19мм - не более ±0,10мм
• для труб диаметром 20-25мм - не более ±0,12мм

Обращаем ваше внимание, что согласно ГОСТ 9941-81 для труб высокой точности допустимые отклонения составляют - диаметром до 10мм ±0,15мм; диаметром 10-30мм ±0,2 мм. Поэтому использование обжимных фитингов UNILOK или S-LOK совместно с трубами по ГОСТ 9941-81 высокой точности не рекомендуется.

Аналоги марок стали

• AISI 316   - ГОСТ 10Х17Н13М2
• AISI 316L - ГОСТ 03Х17Н14М3

Узнать стоимость, наличие на складе и узнать цены на трубу импульсную нержавеющую вы сможете по ссылке в начале этой страницы.
